INDICAZIONE DEI VALORI DI MINIMA RESISTENZA TERMICA  SISTEMA RADIANTE PAVIMENTO

 VERSO IL BASSO DEGLI ISOLANTI SECONDO LA NORMA UNI EN 1264-4:2021

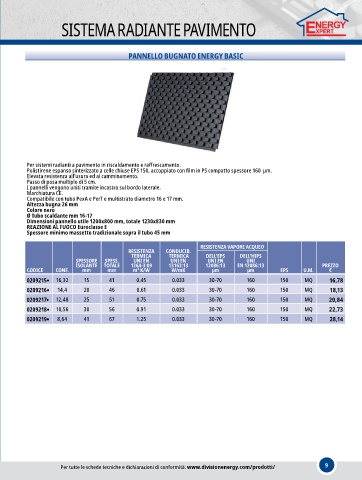

 Principali normative di riferimento per la realizzazione  PANNELLO BUGNATO ENERGY BASIC
 di impianti di riscaldamento a pavimento

 UNI 10462 & 3 ELEMENTI EDILIZIA  DIN 18560 PAVIMENTI IN EDILIZIA
 UNI EN 13163 ISOLANTI TERMICI PER L’EDILIZIA - EPS   UNI EN 13813 MASSETTI - MATERIALI E REQUISITI
 UNI EN 13164 ISOLANTI TERMICI PER L’EDILIZIA - XPS   UNI EN 1264 RISCALDAMENTO RAFFRESCAMENTO RADIANTE
 DIN 4108 ISOLAMENTO TERMICO NELL’EDILIZIA   UNI EN 15377 IMPIANTI RADIANTI - PROGETTAZIONE
 UNI EN ISO 140 ACUSTICA - MISURA ISOLAMENTO  DIN 18195 IMPERMEABILIZZAZIONE EDIFICI
 UNI EN ISO 717 ACUSTICA - VALUTAZIONE   NORMATIVA NAZIONALE E LOCALE SUL RISPARMIO ENERGETICO

 UNI EN 12354 ACUSTICA IN EDILIZIA  DIN 1055:3 EFFETTI SU STRUTTURE PORTANTI




          Per sistemi radianti a pavimento in riscaldamento e raffrescamento.
          Polistirene espanso sinterizzato a celle chiuse EPS 150, accoppiato con film in PS compatto spessore 160  μm.
          Elevata resistenza all’usura ed al camminamento.
          Passo di posa multiplo di 5 cm.
          I pannelli vengono uniti tramite incastro sul bordo laterale.
          Marchiatura CE.
          Compatibile con tubo PexA e PerT e multistrato diametro 16 e 17 mm.
          Altezza bugna 26 mm
          Colore nero
          Ø Tubo scaldante mm 16-17
          Dimensioni pannello utile 1200x800 mm, totale 1230x830 mm
          REAZIONE AL FUOCO Euroclasse E
          Spessore minimo massetto tradizionale sopra il tubo 45 mm

                                                                    RESISTENZA VAPORE ACQUEO
                                            RESISTENZA   CONDUCIB.
                                              UNI EN
                           SPESSORE   SPESS.   TERMICA     TERMICA    DELL’EPS    DELL’HIPS
                                                                       UNI EN
                                                                                    UNI
                                                          UNI EN
                                     mm
          CODICE    CONF.  ISOLANTE  TOTALE  1264-3:09    13163:13    12086:13   EN 12086:13   EPS     U.M.   PREZZO
                             mm
                                              m² K/W
                                                           W/mK
                                                                        µm
                                                                                    µm
                                                                                                                €
          0209215 ●  16,32   15       41       0.45        0.033       30-70        160        150      MQ      16,78
          0209216 ●  14,4    20       46       0.61        0.033       30-70        160        150      MQ      18,13
          0209217 ●  12,48   25       51       0.75        0.033       30-70        160        150      MQ      20,84
          0209218 ●  10,56   30       56       0.91        0.033       30-70        160        150      MQ      22,73
          0209219 ●  8,64    41       67       1.25        0.033       30-70        160        150      MQ      28,14









 CASO 1  CASO 2  CASO 3  CASO 4a  CASO 4b  CASO 4c  CASO 5

 Pavimento su  Pavimento su  Pavimento su  Pavimento su  Pavimento su  Pavimento su  * Nel caso di livelli
 ambiente  locali freddi  terreno con falda   esterno  esterno  esterno  di falda freatica
 riscaldato  oltre 5 m*  t esterna ≥ 0°C  -5°C ≤ t esterna  -15°C ≤ t esterna  posta ad una pro-
  < 0°C   <  -5°C  fondità inferiore
 ai 5 m il valore
 Resistenza  Resistenza  Resistenza   Resistenza   Resistenza   Resistenza   della resistenza
 termica  termica  termica  termica  termica  termica  termica di 1,25 m²
 0,75 m² K/W  1,25 m² K/W  1,25 m² K/W  1,25 m² K/W  1,50 m² K/W  2,00 m² K/W  K/W dovrà essere
 aumentato.
                     Per tutte le schede tecniche e dichiarazioni di conformità: www.divisionenergy.com/prodotti/  9
